TURMNEBENUHREN
Der Turmuhrenzentralantrieb treibt über Transmissionen, Kegelräder und Zeigerwerk die Turmuhrzeiger an.
Grundversionen
| Bezeichnung | Beschreibung |
|---|---|
| TU-ZA2-1 | Zeigerwerksantrieb 2-seitig, eine Seite gegenläufig, mit polar. Impulssteuerung 24 V DC |
| TU-ZA2-2 | Zeigerwerksantrieb 2-seitig, eine Seite gegenläufig, mit Dreileitersteuerung 230 V AC |
| TU-ZA4-1 | Zeigerwerksantrieb 4-seitig, alle Seiten gleichlaufend, mit polar. Impulssteuerung 24 V DC |
| TU-ZA4-2 | Zeigerwerksantrieb 4-seitig, alle Seiten gleichlaufend, mit Dreileitersteuerung 230 V AC |
Technische Daten
| Type | TU-ZA2-2 | TU-ZA2-1 | TU-ZA4-1 | TU-ZA4-2 |
|---|---|---|---|---|
| Versorgungsspannung | 230 V / 50 Hz, 150 VA | 230 V / 50 Hz, 150 VA | 230 V / 50 Hz, 150 VA | 230 V / 50 Hz, 150 VA |
| Ansteuerung Minutenimpuls | 24 V DC | — | 24 V DC | — |
| Ansteuerung Dreileitersteuerung | — | 230 v AC | — | 230 v AC |
| Nachstellung nach Stromausfall durch Impulsspeicher der Hauptuhr im gemeinsamen Stromkreis |
|---|
| Schlagwerkansteuerung vom einprogrammierten Registrierwerk der Hauptuhr |
| Schlagwerknachtabschaltung individuell programmierbar in der Hauptuhr |
| Abmessungen in cm siehe Maßskizze |
Maßskizze für Gehäuseabmessungen
|

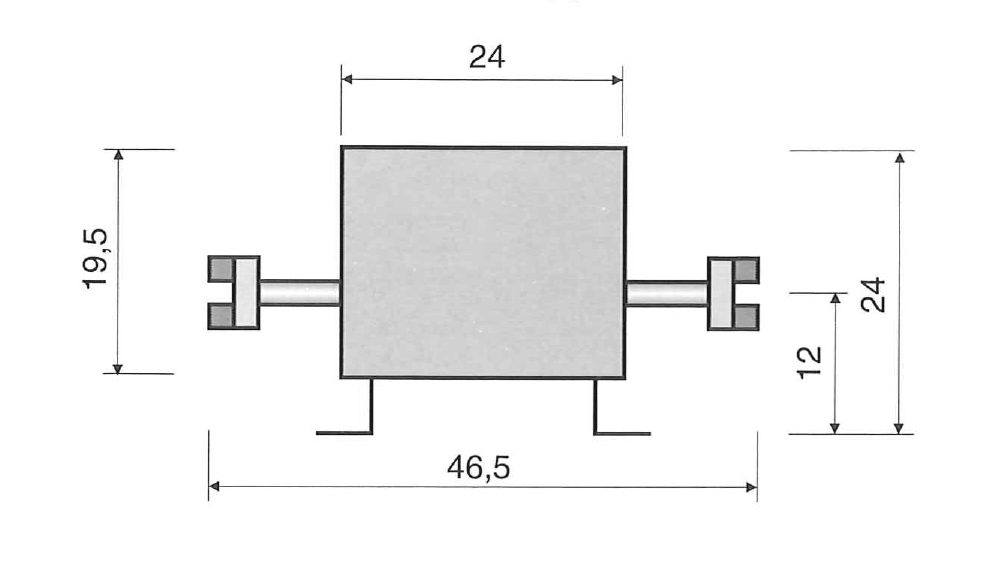

TU-ZA2-1(2) |

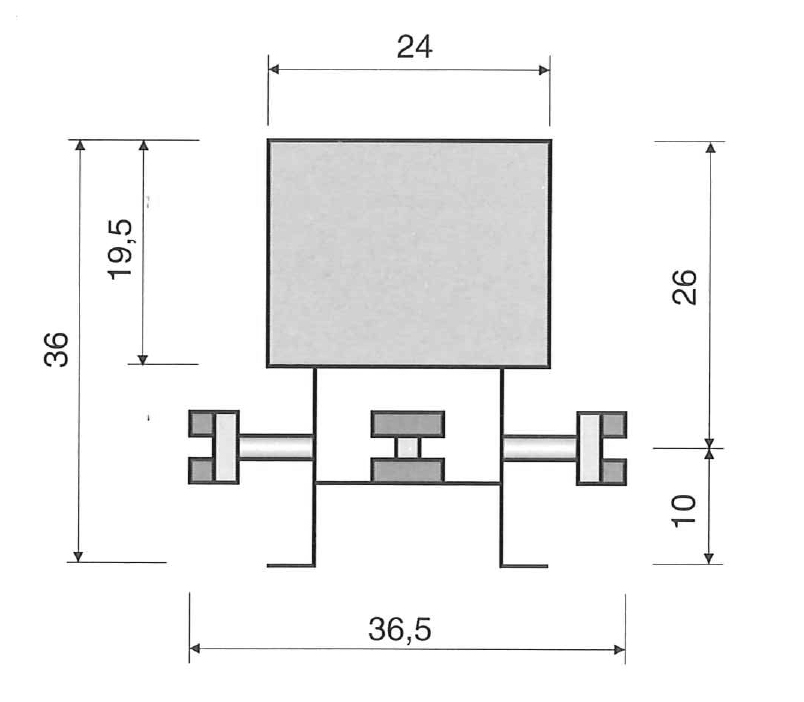

TU-ZA4-1(2) |
|
|
|
Allgemeine Kenndaten
- Antrieb durch Kondensatormotor
- Motor mit Thermoschutz zur Vermeidung von Schäden bei mechanischer Hemmung
- Getriebe aus Phosphorbronze-Schneckenräder mit nachstellbarer Kugellagerung
- Exakte und spielfreie Funktion durch Schneckenradantrieb
- Witterungsbeständiges Alu-Gehäuse
