SCHLAGWERKE
Magnethammer TU-MH01
Der Magnethammer TU-MH01 ist ein elektromechanisches Gerät, das die Viertelstundenschläge und Stundenschläge auf einer Glocke oder Glockenschale anschlägt. Die Ansteuerung erfolgt über eine Schlagwerkssteuerung, die Schlagwerksimpulse kommen bei älteren Anlagen vom Registrierwerk im Turmuhrenzentralantrieb, bei neueren Anlagen von der Hauptuhr. In der Schlagwerkssteuerung ist das Powerpack, welches die Spannung von 230 V AC auf 180 V DC für die Magnetspule gleichrichtet. Die gewünschte Schlagstärke kann individuell eingestellt und so an die Glockengröße angepaßt werden.
| Type | TU-MH01 |
| für Glocken | bis 1500 kg |
| Zu beachtende Einbaumaße | |
| Höhe (senkrechter Abstand Aufschlagpunkt – Glockenjoch/stuhl) | 52 cm |
| Tiefe (waagrechter Abstand Aufschlagpunkt – Glockenstuhl) | 17 cm |
| Abmessungen in cm | siehe Maßskizze |

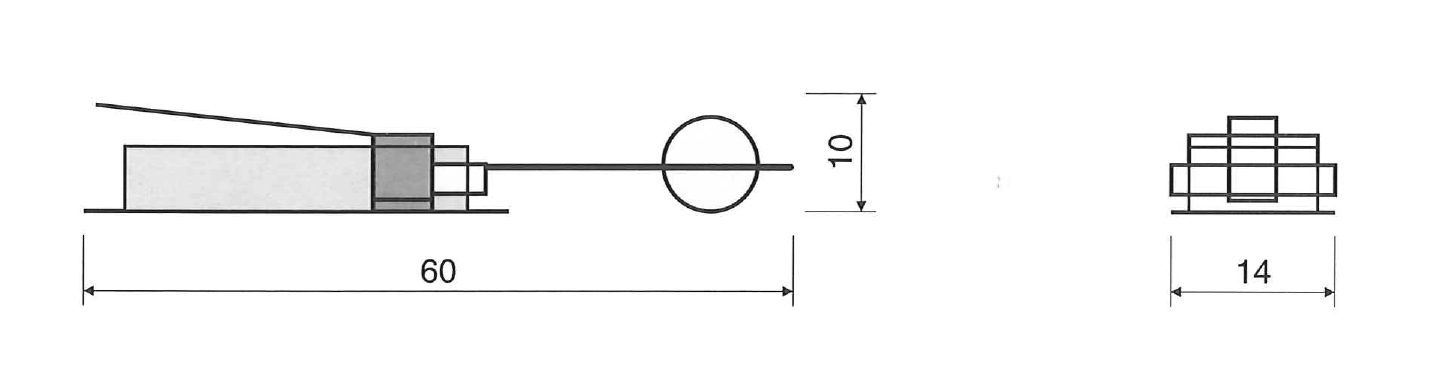

Maßskizze
|
|
Allgemeine Kenndaten
- elektromechanische Hammerwerkseinrichtung mit Magnetspule, verstellbarem Anschlag und Federdämpfung
- Stromversorgung 180 V DC über Powerpack
Hammerschlagwerke TU-HWx
Hammerwerke werden von einem Motorhubwerk betätigt und schlagen den Viertel- und Stundenschlag auf die Glocken.
Die Type ergibt sich aus der Größe der Glocke, der Schlagstärke und den räumlichen Verhältnissen. Die Montage erfolgt seitlich der Glocke am Glockenstuhl.
Technische Daten
| Type | TU-HWK | TU-HWM | TU-HWG |
|---|---|---|---|
| für Glocken | bis 700 kg | bis 1.500 kg | bis 1.500 kg |
| zu beachtende Einbaumaße | |||
| Höhe (senkrechter Abstand Aufschlagpunkt – Glockenjoch/-stuhl) | cm | 45 cm | cm |
| Tiefe (waagrechter Abstand Aufschlagpunkt – Glockenstuhl) | 9 cm | 9 cm | cm |
| Hubhöhe | 10 cm | 10 cm | cm |
| Hammergewicht | 6,5 kg | 10 kg | kg |
Motorhubwerke TU-HUBW
Motorhubwerke sind elektromechanische Geräte, die über Kette und Seilzug die Hammerwerke für Viertel- und Stundenschlag betätigen.
Die Ansteuerung erfolgt über die Schlagwerkssteuerung.
Die Schlagwerksimpulse kommen bei älteren Anlagen vom Registrierwerk im Turmuhrzentralantrieb, bei neueren Anlagen von der Hauptuhr.
Allgemeine Kenndaten
- Getrieberäder und Hubrad aus Bronze
- Mitnahmerad aus oberflächengehärtetem Stahl
- Kunststoffsperrklinke mit eingegossener Einlage gehärtetem Stahl
- Selbsthaltekontakt garantiert die Funktion auch bei kurzem Impuls
- max. Hubhöhe 100 mm
- max. Hublast 10 kg
- Größte Abmess.: 370x195x170 mm (HxBxT)
- Motor: 230 V AC
Schlagwerksabschaltung MPU-SWA2(3)
Schlagwerksabschaltung MPU-SWA2(3) verhindert durch elektrisches Sperren der Motorhubwerke bzw. Magnethämmer
Beschädigungen an Glocken, Hammerwerken und Glockenstühlen, sollte einmal während des Schlagens von Hand aus geläutet werden.
Allgemeine Kenndaten
- als Modul in die MPU-T integriert
- über die MPU-T programmierbar
- die einprogrammierten Nachschwingzeiten der Glocken werden berücksichtigt
- Modul für 2 bzw. 3 Schlagwerke
