ELEKTRONISCHER LÄUTEAUTOMAT

LÄUTAUTOMAT 2000

Der LÄUTEAUTOMAT 2000 ist ein programmierbares Steuergerät für jeweils eine Glocke.
Die Bedienung, Programmierung und Überwachung der Funktionen erfolgt entweder per Computer mittels der Software

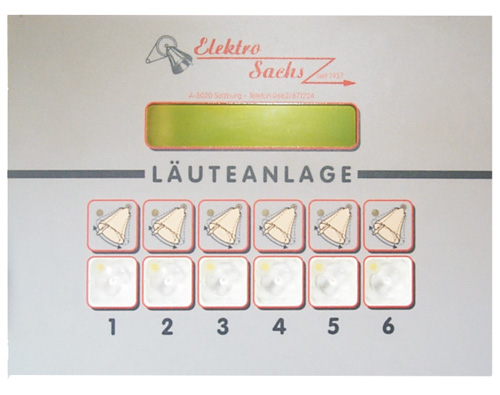

WINGLOCK99 oder über ein Bedientableau an das bis zu sechs Läuteautomaten angeschlossen werden können.

Selbstverständlich kann die Umrüstung Ihrer bestehenden Anlage Schritt für Schritt bzw. Glocke für Glocke erfolgen.
Der LÄUTEAUTOMAT 2000 kann zu allen bereits vorhandenen Steuergeräten, Bedientableaus und Schaltanlagen ergänzt und verwendet werden.

Der Antrieb einer Glocke kann mit einem Drehstrom- oder Einphasenmotor mittels Kette oder mit Riemen erfolgen.
Dies sind die herkömmlichen Antriebsarten, wobei die Messzelle für die Erkennung der Schwungrichtung,
der Schlagzahlen und des Läutewinkels am Motor montiert ist.
Als neue Antriebstechnik können wir auch einen berührungslosen Antrieb mit einem Linearmotor anbieten.
Bei dieser Technik wird auf Grund der Berührungslosigkeit zwischen Motor und Glocke ein sehr weiches und sanftes Läuten erreicht.
Bei der Kraftübertragung werden keine Ketten oder Riemen benötigt, wodurch keine Verschleißerscheinungen an solchen Elementen auftreten können.
Weiters wird der Wartungsaufwand reduziert.

Vorteile

  • feinste Einstellmöglichkeiten
  • automatische Schlagwerksabschaltung
  • maximale Höhenbegrenzung
  • für jede Glockengröße geeignet
  • sowohl für Bremsen- als auch für Klöppelfängeranlagen geeignet
  • beliebig erweiterbar
  • keine mechanische Abnützung der Steuerung – unbegrenzte Lebensdauer
  • minimaler Platzbedarf
  • kostengünstige Umrüstung von bestehenden Anlagen
  • einfache Bedienung und umfangreiche Einstellmöglichkeiten mit WINGLOCK99
  • Exakte Auswertung und Dokumentation der maximalen Schwunghöhe und Frequenz

Technische Daten

Bezeichnung Beschreibung
Abmessungen ca. 206 x 114 x 39, L x B x H (in mm)
Versorgungsspannung 19 VAC – 27 VAC
Stromaufnahme ca. 200 mA
Sicherung 1 A/t
Temperaturbereich -20°C bis 50°C
Schnittstellen 1 x RS232, 1 x RS485
Digitale Eingänge DC 2 Eingänge vom Winkelschrittgäber
1 Eingang Motorsteuerung
1 Eingang Notaus
24 VDC und Masse werden an zwei Klemmen zu Verfügung gestellt (Belastbarkeit ca. 400mA)
Die Stromaufnahme der Eongänge beträgt je 15 mA
Digitale Eingänge AC 1 Eingang „Glockensteuerung ein“
1 Eingang „Klöppelfänger ein“
Die Stromaufnahme der Eingänge beträgt je 5mA
Digitale Ausgänge AC 1 Ausgang „Betrieb/Störung“
1 Ausgang „Schlagwerksabschaltung“
1 Ausgang „Klöppelfänger“
Belastbarkeit: 1 A auf DAuer, 3 A Kurzzeitig, Spitzenströme bis 6 A
Anzeigen 1 Status-LED
1 Drehrichtungs-LED (zweifärbig)
2 Schnittstellen-LED´s (Rx und Tx)
Zustands-LED´s zu allen Ein- und Ausgänge

Leistungsteil

  • Anschluss: 3 Phasen 380 VAC
  • Abgang: Klemmen für Drehstrommotoren.
    Belastbarkeit: 2 A Dauer, 5 A gekühlt über Schaltschrankrückwand, Spitzenströme bis 25 A
    Auch für 230 VAC Motoren geeignet!
